大型电动吸滤器

应用:

自动自清洁吸头或刷子，专为高达14.000 m3/h (61.600 gpm)的极高流量设计，结合了不同水源(污水、水库、河流、湖泊等)的高质量过滤优势，具有自清洁功能，提供连续供水。

特点:

过滤器外壳和连接:碳钢ST37.2

入口/出口垂直布局:在90°或180°轴上/水平布局:平行

连接:法兰连接，16英寸-54英寸英特尔/插座

预处理:喷砂处理至Sa 2.5级

内外涂层:经静电烘箱烘烤的聚酯-环氧粉末涂层，厚度为150-200微米

冲洗过程中的最小工作压力:1巴(14.5磅/平方英寸)

最大推荐工作压力:高达10巴(145磅/平方英寸)。

最高水温:65摄氏度(149华氏度)

最小冲洗流量(3″阀):50米/小时(220加仑/分钟)

清洁滤网压力损失:高达0.1巴(1.45磅/平方英寸)。

过滤元件:不锈钢筛网AISI 316目，由PVC圆筒、3层筛网SST316L或烧结筛网SST316L支撑

过滤度:20-3000微米

控制器:带软触摸屏的PLC编程器

电动马达:0.25马力

控制电压:110伏、220伏或380-440伏三相

过滤

水通过“入口”进入过滤器，并通过粗筛，粗筛是粗糙颗粒的“第一站”。然后水到达细筛，细筛通过从水中分离较小的颗粒来进一步净化水流。随着更多的水流过，杂质在粉末上堆积。随着杂质在筛网上积聚，细筛网的内部和外部之间形成压力不平衡。

清洁过程-“冲洗”

当压差(DP)达到压差指示器上的预设值时，当水继续流向系统单元时，会发生一系列事件:冲洗阀打开，水流出。液压冲洗室和集尘器中的压力显著降低，导致抽吸过程通过吸嘴到达集尘器，并从那里通过冲洗阀到达外部。电动机同时旋转集尘器并沿其轴线移动集尘器。线性运动和旋转的结合显著地清洁了整个内筛表面。

只要入口和出口之间的压力差保持不变，冲洗循环就继续，并且根据来自控制器的信号。如果压差在固定的重置时间内保持不变，紧急冲洗阀将与正常冲洗阀一起打开。冲洗循环持续控制器上预设的额外固定时间。当稳压器上的压差下降时，两个冲洗阀都关闭。收集器轴到达内部或外部限位开关后，电机停止运行。过滤器现在已经为下一个循环做好了准备，干净且经过过滤的水流过“出口”。

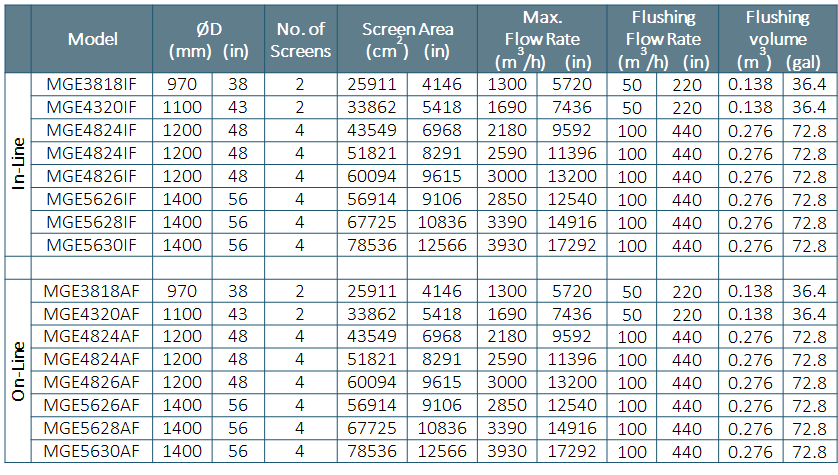

每个大型过滤器在一个过滤体中包含2个或更多滤网。

冲洗过程可编程(根据要求)以单独或成对运行每个屏幕。

过滤度:20-3000微米

* *可根据要求提供液压版本。
